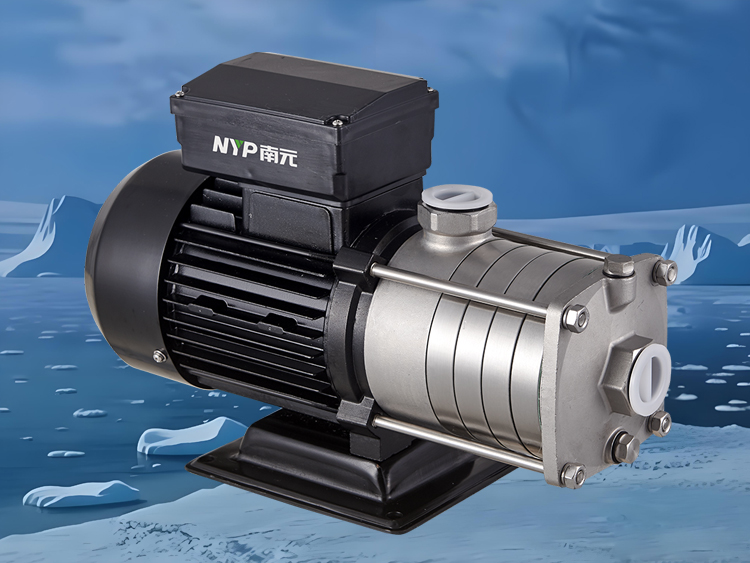

一、產品概述
SHL：標準經濟型，基礎過流件可選鑄鐵 / 304 不銹鋼，輸送常溫清水、中性冷卻液
SHF：全不銹鋼防腐型，整機過流部件 304/316L 不銹鋼，適配輕度腐蝕介質
SHFT：特防腐 316L 高配款，耐弱酸堿工況
二、型號命名規則（示例：SHF8-50）
SHL：臥式多級離心泵（普通清水款）
SHF：臥式不銹鋼多級離心泵（防腐款）
SHFT：316L 全防腐臥式多級泵
第一位數字（8）：額定流量 m³/h
第二位數字（50）：額定總揚程 m
后綴標識：電壓（220V 單相 / 380V 三相）、密封材質、耐高溫定制版本
三、整體技術參數
1、性能區間
流量范圍：0.5～28 m³/h（小流量細分檔：0.6~3.2m³/h 小規格 SHL2/SHF2）
揚程范圍：5～60 m，單臺多級疊加提升壓力
配套功率：0.37kW～4.4kW
額定轉速：2900r/min（50Hz），可選 60Hz 定制
最大系統工作壓力：≤1.0MPa（10bar）
介質適用 PH 值：pH5~9
2、介質溫度
常溫常規型：-15℃～+70℃
高溫熱水定制型：-15℃～+105℃
3、使用環境條件
環境溫度≤40℃，通風干燥
電機防護等級：IP55，絕緣等級 F 級
輸送介質要求：稀薄潔凈、無固體顆粒、無纖維、非易燃易爆液體；禁止泥沙、金屬碎屑、粘稠雜質，避免葉輪卡滯、密封磨損
四、材質結構明細
1、SHL（普通款）
葉輪、導葉：可選鑄鐵 / SUS304 不銹鋼
泵軸：不銹鋼軸
進出水段、泵筒：鑄鐵 / 304 不銹鋼選配
機械密封：基礎碳化硅石墨密封
底座：鋼板沖壓底座，安裝穩固
2、SHF（標準不銹鋼防腐款）
全部過流部件：SUS304 不銹鋼沖壓成型
葉輪、多級導葉：一體沖壓，流道光滑不易結垢
主軸：不銹鋼調質軸
機械密封：硬質合金耐水密封，抗滲漏、耐介質浸泡
泵體外殼、進出水口全不銹鋼，防銹耐腐蝕
3、SHFT（316L 防腐升級款）
結構特點
軸向進水、徑向出水管道式布局，管路對接簡單
整體便拆式密封結構，更換機封無需拆解整條管路
加長軸直連電機，聯軸器損耗小、傳動效率高、震動噪音低
節段式多級模塊化設計，增減葉輪級數即可調整揚程
五、產品核心優勢
臥式布局適配特殊安裝空間
相比立式多級泵，臥式落地安裝，適合機柜內置、設備側邊狹小空間、地面管路水平對接場景，重心穩、運行震動更小。
高效節能、低噪運行
優化水力模型，沖壓不銹鋼葉輪水力效率高，長時間連續運行功耗更低；動平衡校正，車間 24 小時循環工況噪音低。
維修便捷，運維成本低
便拆式機封結構，單獨更換機械密封即可處理漏水故障，無需整泵拆卸分離管道，停機檢修耗時短。
防腐選型靈活
SHL 清水經濟型、SHF 通用不銹鋼、SHFT 耐酸堿 316L 三檔選型，覆蓋清水、軟水、切削液、輕度腐蝕清洗液多種介質。
占地小巧，安裝靈活
整體體積緊湊，底座預留安裝孔，水平管道直接對接，無需復雜基建，改造替換原有臥式泵十分方便。
六、主要應用行業
中央空調 / 暖通循環
中央空調冷水、熱水循環、機組補水增壓、板式換熱器水循環
工業冷卻系統
CNC 加工中心、磨床、注塑模具冷卻循環、潤滑油輸送
水處理行業
純水、軟化水、反滲透前置增壓、凈水設備循環、小型供水增壓
工業清洗行業
噴淋清洗線、工件漂洗、高壓清洗供水、循環過濾系統
配套輕工領域
食品飲料輸送、水產水循環、水肥施肥計量系統、小型環保水處理、小型鍋爐補水
七、安裝與運行注意事項
該系列為非自吸泵，入口必須保證正壓進水，前端建議加裝底閥、引水罐，防止吸空汽蝕。
入口管路必須裝過濾器，攔截雜質，保護葉輪與機械密封。
臥式安裝保證水平，避免管路應力拉扯泵體造成漏水、軸偏磨。
可選配套：變頻控制柜（恒壓調壓）、缺水過載保護器、耐高溫密封組件。
